Catia R2022x新功能

重磅发布 全新解读

达索系统于2021年11月23日发布了3DEXPERIENCE Platform R2022X 版本,3DEXPERIENCE CATIA R2022X提供了多项面向设计师、工程师、系统工程师和建筑设计师的增强功能。让我们一起看看CATIA有哪些新功能吧!

新增功能介绍

这些曲面建模工具除了适用于正向建模之外,也同样适用于逆向曲面建模,支持设计师在3DEXPERIENCE中完成整个曲面混合设计过程。在R2022X版本中,“OMNI”技术进行了进一步优化形成了单独的建模工具,如全新的OMNISurf功能能基于曲线的数量和其3D位置,自动预测生成正确的曲面类型,例如法兰flange,桥接blend或扫掠sweep。

ICEM设计经验

ICEM Design Experience是在造型曲面建模领域的下一代创新应用,尤其适用于汽车造型行业的CAS建模和A面建模工作。ICEM Design Experience整合了达索系统高级曲面应用ICEM Surf与CATIA ICEM Shape Design的优点,因此数字曲面建模师可以在3DEXPERIENCE平台上充分重用传统高级曲面建模工具的经验,并利用从造型到工程全数字化连续的优势以保障产品开发过程的一致性。在基础曲面建模算法革新的基础上,ICEM Design Experience还推出了革新的“OMNI”智能算法,它能通过识别已选内容以预测设计师的意图,推荐所需要的下一步工具。在曲线曲面建模编辑功能上,ICEM Design Experience还推出了创新的工具和特征以支持设计师进行快速编辑,如:雕塑法则sculpting laws, 控制点Greville points,全局控制点global deformation等。

使用ICEM Design Experience,用户可以从一种新的“软参数化”技术中获益,该技术结合了造型建模(带有控制点操纵)的灵活性和参数关联性的强大功能。它节省了大量的设计更改时间,并支持用户在混合使用手动调点和参数化功能探索更多造型可能性。

人类体验设计师

在R2022X版本上,Human Experience Designer角色做了很大的改进,它扩展了虚拟人体模型的使用,以更好地创建、设计、模拟和验证他们的产品、环境和体验。

1. 新版本将能更好地支持用户从产品设计转向体验设计思维:该角色现在可以定义虚拟人体模型与产品进行交互操作(以前仅在专业的机构运动kinematics 程序可用)。

2. R2022X中,Human Experience Designer还改善了对人机工程因素的评价能力:通过全新的CATIA Generative Human可以生成式地创建从婴儿到老年人的所有体型和尺寸的人体模型,同时也可以使人体模型适应每个产品的使用场景(例如,在消费品行业中可以连续调整人体模型的肥胖体征;在汽车行业中,可以通过不同人体模型的身高来验证驾驶员的可视可达性,等等)。

3. 除此之外,本版本还支持在设计的所有阶段(包括概念设计阶段),与RAMSIS(3DS合作开发伙伴产品 )一起进行人机工程学研究。

4. 支持通过虚拟现实,显示和反映用户的全身运动,以更快更好地理解、验证产品。

Catia产品感知体验

CATIA Product Perception Experience则增加了基于配置创建预定义三维场景的功能,以便生成直观的3D交互式演示——用于头脑风暴、评审和体验。

同时,该应用还集成纳入了仿真结果,以促进跨学科协作创新。这样,用户便可以在设计审查时审阅不同的仿真方案,并做出准确的决策。用户现在还可以在完全沉浸式的虚拟现实中体验该产品以及所有预定义的场景。

CATIA V5协同设计器

在R2022X中,达索系统将3DEXPERIENCE平台的强大功能进一步引入到CATIA V5环境中,提高了包括混合CAD在内的跨学科协作能力。“Collaborative Designer for CATIA V5”角色支持在在CATIA V5中插入和可视化3DEXPERIENCE的电气、管道和管材、模具和结构数据。通过单一的、可共享的产品定义,研发团队可以在整个产品生命周期中更有效地管理产品开发过程。使用Collaborative Designer for CATIA V5角色,V5设计师可以将数据保存到3DEXPERIENCE平台,访问生命周期管理功能、搜索数据、维护数据版本、管理任务和设计变更、访问相关技术文档、编排内容和与同事交流沟通:所有这些都可以在CATIA V5界面内完成。

同时,R2022X版本还能支持直接在3DEXPERIENCE平台编辑CATIA V5的知识工程参数,这将大大提高使用3DEXPERIENCE平台的生产效率。这也将使得使用3DEXPERIENCE平台的公司能够更好地利用那些仍然使用CATIA V5的供应商提供的数据。

R2022X版本上还提供了更简单的多CAD产品定义功能,它为CATIA V5用户提供了直接的插入和可视化3DEXPERIENCE形状的功能,包括3DEXPERIENCE CATIA Web端应用程序(也称作X系列产品)中的数据。您还可以将3DEXPERIENCE中的数据保存到多个需要的CATIA V5版本中。此外,可以通过Part Supply应用程序将标准件从3DEXPERIENCE平台直接插入到CATIA V5数据中,这些零件也可以被其他CAD系统重用。

生态设计工程师

Eco-Design Engineer可以在注重生态影响的工程项目中,将材料和人类活动对于环境的影响等因素(如材料提取、产品制造、包装和运输等过程)添加到3DEXPERIENCE平台的虚拟孪生中,这也意味着3DEXPERIENCE平台可以执行完整的生命周期评估(LCA),包括从材料提取到再利用和回收,并选择最佳替代方案。

当项目制定了环境绩效目标,Eco-Design Engineer就可以帮助设计师来实现这些目标。从早期设计阶段开始,Eco-Design Engineer可以在不同的设计方案之间进行权衡分析和比较,从而揭示和分析每个备选方案的环境指标。

该分析依赖并整合了 ISO 14000、EF 3.0、ReCiPe、IPCC、TRACI 和 EPS 等环境标准,值得一提的是该分析以ecoinvent 3.7 数据库(一个被国际上广泛认可的生命周期清单分析数据库)为基础,使用10个关键绩效指标(如二氧化碳排放量、土地用量、水资源用量)对人类活动对于环境的影响、人类活动对环境的印记、以及材料的使用等进行量化。

重量与平衡设计师/经理

重量与平衡智能帮助管理人员和工程师推动他们的轻量化工程设计,这需要在重量、重心和惯性矩阵(即 3 个“性能指标”)之间取得适当的平衡。

使用 Weight & Balance Manager,您可以从程序的早期阶段定义重量和平衡目标,以提高设计性能。

使用 Weight & Balance Designer,您可以立即浏览任何已配置的产品结构(包括早期版本)、修改它们并查看更改的影响。

在整个项目中,这两个角色都能支持用户使用估计值自动评估和细化每个元素的重量,以便向既定目标收敛,它们允许比较替代方案的性能以做出正确的决定。

机身紧固件工程师

在公司标准和规则的自动实例化的基础上,Airframe Fastener Engineer的角色旨在加速复杂机身紧固组件的设计、模拟和制造:在可能有数十万个紧固件的 A&D 行业中,这一点至关重要。

在R2022X中,airframe fastener engineer大大提升了定义和管理紧固件“束(bundle)”的能力。借助这项新技术,现在可以展示和管理一架飞机的数百万个紧固件,并且在执行公司的设计标准和规则的前提下,减少错误的发生。

电气三维系统和制造工程师

在R2022X版本中,Electrical 3D System & Manufacturing Engineer做了很大的改进。

1. 用户在进行电气线束模板化设计过程中(包括将电缆展平),可以在设计时使用“扭转torsion”规则更好地优化制造可行性,在设计过程的早期尽可能地限制线束扭转,以减少后期的装配和安装等错误,提高产品质量和生产力,同时还能通过减少制作物理样机和后期设计变更的次数来降低成本。

2. 此外,在3D线束设计变更后,3D线束和2D线束展平图之间增强的同步功能可以支持更快地更新制造文档。这种新的“半自动更新”能保持三维线束的“骨架形状”,防止对线束的其余部分产生影响。当然,更新后仍然可以在任何设备上从最新的2D线束一键更新制造文档。

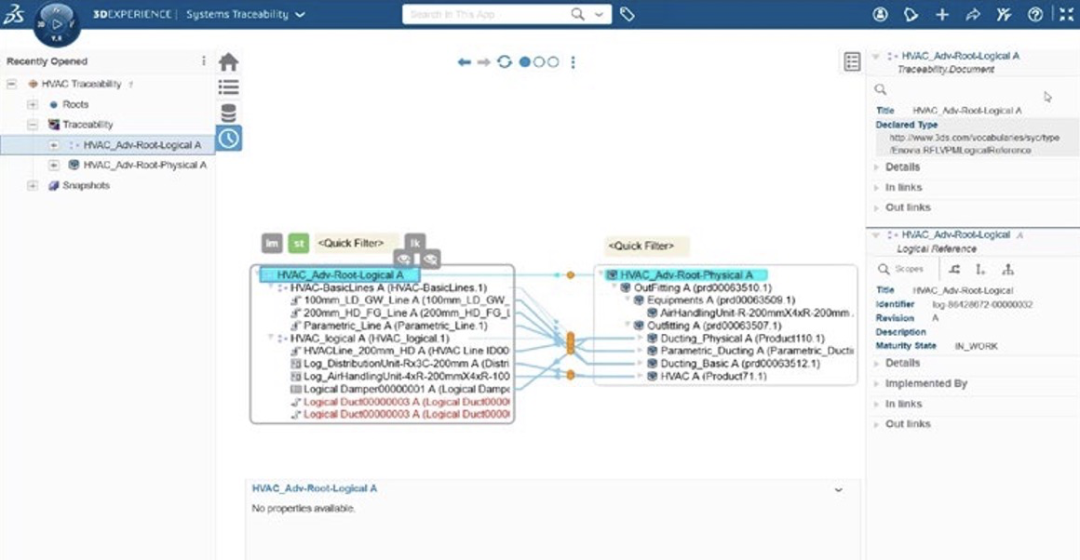

系统可追溯性分析人员,系统跟踪工程师

在R2022X版本中,为了提高工作效率,大大简化了用户界面。这种简化的用户界面允许非MBSE专家跨越协作组织进行导航、审查和执行可追溯性和影响分析。

1. Systems Traceability Analyst以及Systems Traceability Engineer可以帮助系统工程师、系统架构师和需求工程师更好地展开协作。尽管每个角色可能都使用单独的库/数据集,但仍能保持数据可追溯性。

2. 新的“Cross highlight with 3D widgets”功能有助于在3D环境中直接追溯数据和逻辑架构,提高导航效率和生产力。

土木设计师和土木工程师

在R2022X版本中,Civil Designer 和 Civil Engineer角色也做了功能增强。

1. 在公路和铁路设计中,加强了Civil Designer和Civil Engineer在地形背景下设计带状工程的能力。譬如,允许道路/铁路与桥梁的高级对齐。

2. 加强了地形网格和精确曲面几何体之间的混合建模(也称多面体建模)能力,有助于生成道路和铁路项目的“土方工程earthworks”,即进行地形模型的填充和挖掘修改。

3. 此外,通过Computational Designer for Construction角色,还能为建筑设计师提供将可视化编程和交互式3D操作结合的设计方法,提高用户体验。

总结

达索系统3DEXPERIENCE CATIA R2022X版本为设计师、工程师、系统工程师和建筑设计师提供了新的角色和增强功能。每一个角色或者增强功能都旨在使您的工作更轻松、更有效地创造创新产品或体验,塑造我们生活的世界。
