概述
表面基耦合约束是Abaqus中用于建立表面节点与参考节点间连接的重要工具，适用于结构仿真中的多种复杂场景。该约束通过运动耦合与分布耦合两种主要类型，实现力的传递与运动控制，广泛应用于载荷施加、边界条件定义、维度过渡及端部条件建模等。
一、耦合约束类型
1. 运动耦合
-
功能：将表面节点的运动约束为参考节点的刚体运动。
-
特点：约束节点与参考节点刚性连接，无相对变形。
-
适用场景：需保持表面刚性的情况，如刚性端板建模。
2. 分布耦合
-
功能：通过权重因子控制节点间的力与力矩传递。
-
特点：允许表面节点非刚性运动，适用于平均运动约束。
-
适用场景：载荷分布需按惯性矩表达的模式（如螺栓/焊缝分布）。
二、主要应用场景
1. 施加载载与边界条件
-
通过控制耦合节点的运动，实现扭转、平移等特定边界条件。
-

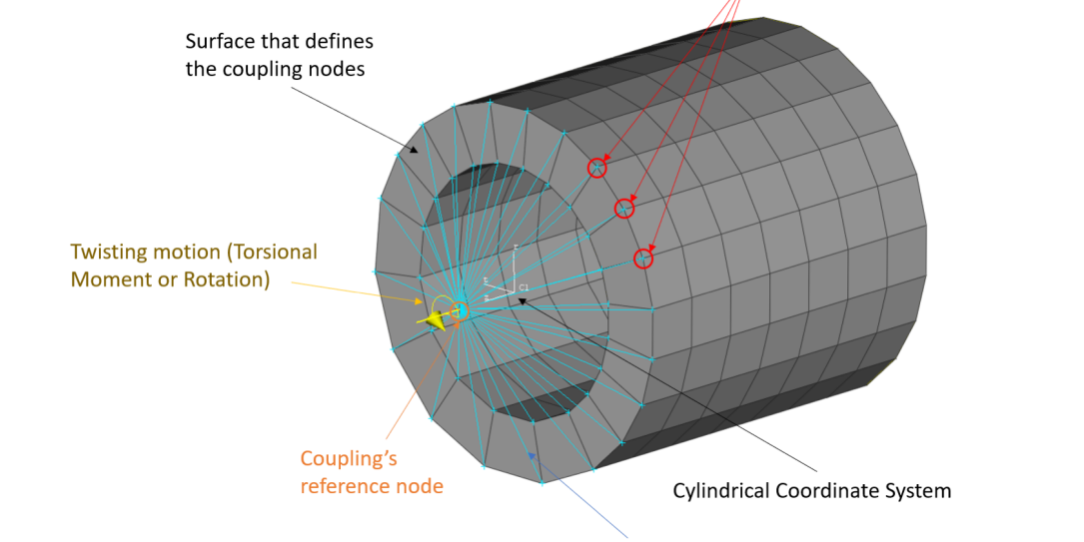

示例：对圆柱表面施加扭转运动，同时允许径向自由平移。
2. 载荷分布
-
使用分布耦合按特定模式（如线性递减、二次多项式）分配载荷。
-
示例：在结构端部施加扭转位移，允许端面翘曲变形。
3. 维度过渡
-
连接连续体单元与结构单元，实现不同单元类型的柔性耦合。
4. 端部条件建模
-
运动耦合可用于模拟刚性端板或保持实体截面平整。
5. 复杂约束简化
-
在局部坐标系中独立选择参与约束的自由度，简化建模流程。
6. 与其他约束的交互
-
结合连接器单元（如平移连接器）模拟螺栓预紧等实际交互。
三、定义与设置
1. 定义耦合节点
-
步骤：指定参考节点、耦合节点（基于表面自动选择）、约束类型。
-
可选：通过影响半径限定节点选择范围。
2. 权重方法（分布耦合）
-
默认：基于节点贡献面积分配权重。
-
可选方案：
-
线性递减权重：权重随径向距离线性减小。
-
二次多项式权重：权重随径向距离二次变化。
-
单调递减权重：基于三次多项式分配。
-
3. 局部坐标系
-
运动耦合与分布耦合均可基于局部坐标系定义，适用于非线性分析中随参考节点旋转的约束方向。
四、高级考虑与最佳实践
1. 表面耦合方法
-
连续体耦合（默认）：耦合平移与转动至节点的平均平移，传递力但不传递力矩。
-
结构耦合：适用于壳单元弯曲应用，耦合平移与转动至节点的平移与转动运动。
2. 局限性
-
轴对称单元：不支持非对称变形的轴对称单元。
-
节点数量限制：过多耦合节点可能导致内存占用增加与计算时间延长。
3. 最佳实践
-
节点优化选择：在节点密集区域策略性选择耦合节点，提升计算效率。
-
内存管理：优化模型以减少耦合节点数量，合理分配计算资源。
-
模型验证：通过实验数据或解析解验证仿真结果可靠性。
-
迭代建模：先使用简化模型理解耦合行为，再应用于复杂仿真。
五、案例研究：球接头连接
场景描述
-
车辆悬架系统中常见的球铰连接（如稳定杆与下拉杆、转向拉杆与转向节等）。
-
建模方法：
-
为球头与球窝分别创建耦合约束。
-
通过连接器连接两个耦合的参考节点。
-
-
组件示例：城堡螺母、转向节、球接头、下臂、减震器、传动轴护套等。
六、总结
表面基耦合约束是Abaqus中处理复杂结构交互的强大工具，其灵活性与精确性使其在载荷施加、运动控制、多物理场耦合等方面具有重要价值。合理选择约束类型、优化节点配置、结合局部坐标系与权重方法，可显著提升仿真效率与准确性。随着计算技术的发展，该功能将在结构工程仿真中发挥越来越重要的作用。
