随着AI芯片、高性能计算和5G通信设备的热流密度一路飙升，单点热流密度突破 1000 W/cm² 已成常态。散热设计不再是结构定型后的“验算工序”，而是贯穿芯片封装、PCB布局到系统风道设计的核心技术。然而，传统“设计—导出—划分网格—求解—结果解读—再修改CAD”的串行流程，正以惊人的速度吞噬研发周期：模型转换和数据修复占去工程师70%以上的时间，设计与仿真之间那道看不见的“数据墙”，常常让热问题到项目后期才集中爆发，演变成一场场救火式的被动优化。
MODSIM（Modelling and Simulation）一体化理念由此从概念走向主流，它倡导将三维建模与多物理场仿真统一在同一数据环境中，让设计变更与仿真反馈近乎实时同步，从根本上弥合设计与分析之间的鸿沟。对于芯片散热而言，选择一款真正落地的MODSIM一体化解决方案，等于为产品打造了一套从概念设计到系统验证都能连续发力的“热设计引擎”。
那么，如何从众多重金宣传的方案中，甄选出能够解决实际难题的芯片散热MODSIM一体化平台？以下六个核心维度，将成为你选购时的“标尺”。
一、选购六大核心维度
1. 几何模型的无缝处理与ECAD/MCAD协同
芯片散热模型天生就是“多尺度杂交体”：从毫米级乃至微米级的芯片凸点、底部填充胶、TIM材料，到厘米级的散热器翅片、PCB，再到米级的机箱风道。一体化方案首先要过的一关，就是能否直接在仿真环境中继承设计模型，并智能处理复杂几何细节。
-
ECAD数据原生导入：必须能以最少的人力，将 ODB++、IPC-2581 等PCB设计数据直接转化为具备铜层、导热孔、走线细节的可求解热模型，而不是靠通用CAD手动重建。
-
MCAD内核级互联：当在平台内修改散热器高度、热管弯折角度时，仿真模型应无感更新，无需重新指派材料、重新设定接触边界，更不用忍受破面、丢特征等传统格式转换的“老毛病”。
-
智能模型降阶：自动识别极小倒角、丝印、非热关键小孔，并能一键抑制或将其等效为接触热阻，避免人工简化耗费数天。
选购时可直接抛出痛点场景：“更改BGA芯片下方的底填胶厚度，能不能在不重新设置任何接触的情况下，直接更新仿真并计算？” 看对方的演示，是自动化完成，还是仍需手动拨弄。
2. 面向电子的多物理场耦合深度
高功率芯片的热，从来不是“单纯的热”。焦耳热、电感涡流损耗、漏电流发热与温度场强耦合，功率循环还会诱发热应力失效。因此在芯片散热语境下，MODSIM必须内建可靠的多物理场耦合栈：
-

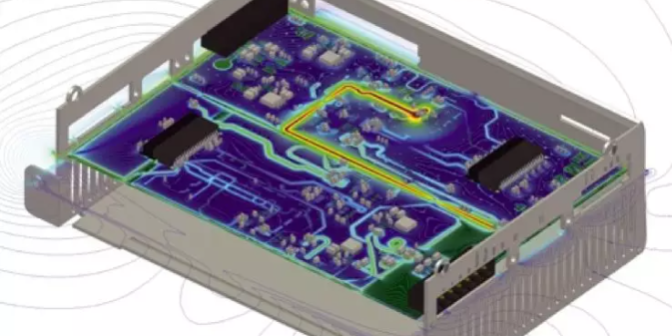

电-热耦合：能从电路设计或功耗地图直接映射非均匀热源，精确捕捉芯片内部hot spot。
-
热-流耦合：无论是自然对流、强迫风冷，还是直接液冷、浸没冷却，流体求解器应与热求解器紧密耦合，能考虑温度对介质物性的影响。
-
热-结构耦合：3D IC封装中，不同材料CTE失配引起的界面应力、TIM层泵出效应等，需要平台有能力在温度场基础上直接驱动结构分析，共享同一网格与接触定义，避免多软件间的数据搬运。
考察时，可以让厂商复现一个典型场景：一块包含数十瓦功率放大器与数字核心的多die封装，同时考虑焦耳热、接触热阻与流道压降。一体化的方案不会在切换物理场时中断工作流，而是像切换滤镜一样自然。
3. 专用物理模型与求解精度的真实水平
电子散热不是通用的CFD和传热，它非常依赖专用子模型，这直接决定仿真结果的工程价值。
-
封装级专用模型：支持热阻网络（Delphi模型）、详细CTM，以及混合同步求解；能正确处理各向异性导热——PCB的平面导热系数是法向的10~30倍，硅晶片的各向异性也需表征，这绝非默认的各向同性模型能覆盖。
-
微尺度效应与相变：薄间隙中的空气导热跨越到连续流体、热管蒸发冷凝、VC均温板等效，都需要经过大量电子行业验证的成熟子模型，而不是通用理论模型。
-
辐射与湍流：自然散热场景不能遗漏辐射，高功率强迫风冷需经过验证的低雷诺数湍流模型（如转捩SST模型），且能自动推荐网格y+处理方式。
请对方提供跟你产品类似的验证案例，并追问物理模型来源——是收购电子散热专业软件后整合出的“老字号”模型，还是通用求解器勉强适配？前者往往意味着积累数十年的大量实验对比库，能大幅降低仿真误判率。
4. 参数化驱动的自动化工作流与设计优化
MODSIM的最大价值之一，是让优化从“专家手工单点尝试”变为“全自动寻优”。选购时应检验：
-
参数化直接穿透CAD：在仿真界面中定义的翅片数目、散热器基板厚度、TIM层厚度等参数，能直接联动几何更新，无需跳转到CAD环境。
-
试验设计（DOE）与优化引擎：应内置或可无缝调用参数扫描、响应面优化、遗传算法等，能自动探索“结温最低且压降最小”的帕累托前沿。
-
结果模板化与轻量化报告：流程跑完后，平台可自动生成面向主管或客户的热设计评审报告，包含关键温度、流速分布和各部件安全裕度，极大解放仿真工程师的生产力。
5. AI加速与降阶模型（ROM）的工程化落地
AI正重新定义电子散热仿真的速度。一旦完成一定量的高保真仿真，平台能否基于这些数据训练出可靠的降阶模型（ROM），用于实时热预测或系统级数字孪生，是未来竞争力的分水岭。
-
判断标准：不是一个简单的响应面，而是能在全新工况（如风扇转速、入口温度变化）下、秒级内给出与三维CFD误差3%以内的全场温度分布，这是采购时值得界定的核心能力差距。
-
这类ROM一旦生成，可以下放到系统工程师手中，让他们在集成设计时就能实时“拨动”参数量，立刻看到热量变化，让热设计真正融入系统设计。
6. 开放生态与可持续的技术支撑
即使是一体化平台，也绝不可能吃掉整个研发链。它需要拥抱开放标准，并具备足够的行业知识底色：
-
支持主流MCAD格式（CATIA、NX、Creo、SolidWorks）和EDA格式（ODB++、IPC-2581、Gerber），并保留设计特征。
-
提供Python等脚本接口，允许将自动化工作流封装成企业内部APP，实现经验固化。
-
供应商需具备扎实的电子行业热设计背景，能协助消化器件热阻校准、风洞口设置等专业细节，而不是只会点按钮的技术支持。
二、主流MODSIM方案掠影
当前业界领先的仿真与数字化厂商都已围绕“一体化”布局电子散热解决方案，各有其历史渊源与策略侧重，以下仅为技术架构层面的观察，选购时尚需以实测为准：
-
3DEXPERIENCE平台（达索系统）：由CATIA与SIMULIA深度融合，电磁-热-结构耦合能力强；其中专用于电子的一体化热分析角色，可依托CST的电磁基础与Abaqus的结构基础，借助统一数据模型实现全流程单一平台运转。
-
Simcenter组合（西门子）：拥有经数十年电子行业验证的Flotherm、FloEFD技术内核，并与NX CAD及Teamcenter打通；FloEFD的“MCAD嵌入式CFD”特点是直接在CAD界面上做前端仿真，与MODSIM“设计即仿真”理念高度吻合；Simcenter 3D则在结构热一体分析上稳健。
-
Ansys Discovery + Icepak：Icepak久经电子散热考验，借助Ansys Workbench与SpaceClaim的衔接，实现建模-网格-求解较高度耦合；Discovery更将实时仿真融入早期概念设计，形成前端快速筛选与后端高精分析的互补组合。
-
Altair仿真平台：SimLab可驱动AcuSolve等求解器，对复杂电子装配进行特征自动识别与接触快速管理；结合PollEx的PCB专用分析，提供从板级到系统级的连续仿真能力。
-
COMSOL Multiphysics：天然由数学方程构筑的多物理场统一平台，用户可以在同一界面下自由耦合所需物理效应，极其适合探索性创新设计，且APP开发器可把仿真经验转化为内部工具，是学院派与创新团队的常见选择。
每款方案在“工程流程一致性”、“特殊物理模型”、“易用性”与“二次开发自由度”上各有取舍，不存在放之四海皆准的“最佳”，只有与企业自家研发流程最匹配的“最合适”。
三、企业选型落地三步走
-
定义自己的热设计主线场景
是封装级热点分析、板级布板验证，还是系统级风道/液冷路线设计？选择2~3个最具代表性的历史项目，整理出完整的模型、材料清单和测试数据，作为POC（概念验证）的统一考题。 -
以“设计变更闭环”作为POC核心考题
不只看稳态温度算得准不准，更要走一遍完整流程：修改散热器结构——仿真自动更新——结果输出——优化迭代。记录人工操作步骤、数据转换次数和总耗时，看哪家方案真正取消了“信息孤岛”。 -
评估组织准备与技能平移
引入MODSIM需要工程师兼具一定设计感和仿真思维，配套培训、内建知识库和标准操作流程（SOP）的建立绝不可省。确保厂商能在第一年内提供伴随式的行业顾问服务，而不仅仅是软件许可证。
结语
芯片散热的竞争，早已是热设计效率与精度的竞争。MODSIM一体化解决方案，不是把建模和仿真简单地捆在一个界面之下，而是从底层数据架构上消除设计迭代中的耗散性工作，让工程师的注意力回归到工程物理本质。选购之际，紧握“协同致密度、物理准确度、流程自动化、生态开放度”四张底牌，结合有针对性的实际场景严苛验证，就能选出那把足以破解散热难题的钥匙，让每一次设计改动都变成可预见的正向热优化，而非一次新的风险作业。
